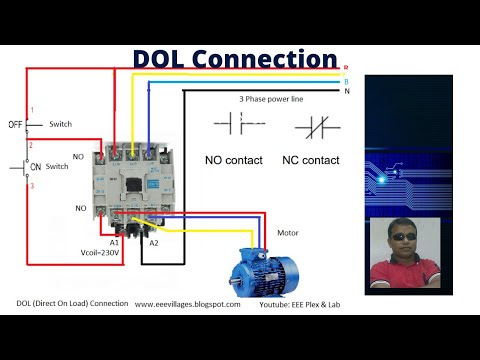

What is Relay: A relay is an electrically operated  and Electromechanical switch . It consists of a set of input terminals for a single or multiple control signals and a set of operating contact terminals. The switch may have any number of contacts in multiple contact forms, such as make contacts, break contacts, or combinations etc Operations of relay: we can easily see the operating procedure of relay by the following way........................

Resistor:  A Resistor is electronic passive device that resist to flow of electron through in it. This is the short form to remember the color code- B.B.R.O.Y.Good.Boy.Very.Good. Worker. BBROY GOOD BOY VERY GOOD WORKER B-Black----------------0 B-Brown------------1 R-Red--------------2 O-Orrange-------3 Y-Yellow-------.4 Good-Green- --5 Boy- Blue-------6 Very-Violet------7 Good- Gray-------8 Worker-White------9 Most of the resistor as usual   4 or 5 band.  Lets two  resistor just look like this.................. first one after another band is for numeric value and before tolerance band  is for multiplier and last band for  tolerance.  Green-5 Blue-6 Yellow-4  So value for 1st resistor is - 56X10 power 4= 56X 10^4= 56X10000=560000 =560 Kilo ohm. For Second resistor- Red-2 Orange-3 violet-7 black-0 So value for second resistor is -237X 10^0=237x1=237 ohm  Tolerance value will be added with the total valve. which may addition or subtraction, which is clearly shown at the right side of the

What is a capacitor:  A capacitor is electronic  device that store energy in an electric field    Capacitance of Capacitor The capacitance is the amount of charge stored in a capacitor per volt of potential between its plates. Capacitance can be calculated when charge Q   & voltage V of the capacitor are known: C = Q/V Charge Stored in a Capacitor: If capacitance C and voltage V is known then the charge Q can be calculated by: Q = C V Voltage of the Capacitor: And you can calculate the  voltage  of the capacitor if the other two quantities (Q & C) are known: V = Q/C Where Q is the charge stored between the plates in Coulombs C is the capacitance in farads V is the potential difference between the plates in Volts Reactance of the Capacitor: Reactance is the opposition of capacitor to  Alternating current AC  which depends on its frequency and is measured in Ohm like  resistance . Capacitor  reactance is calculated using: Where X C  is the capaciti

 W e can explain proper cable size  with a suitable example: উদাহরনঃ একটি বাড়িতে ইলেকট্রিকাল কোণ্ডূইট  হউস ওয়ারিং এর কাজ করতে হবে। যার বাড়িতে মোট লোড ৪.৫ কিলোওয়াট।২০% অতিরিক্ত লোড বিবেচনা করে ঐ বাড়িত কি সাইজের ক্যাবল লাগাতে হবে তা নির্নয় করি। সাপ্লাই ভোল্টেজ=২২০  সমাধানঃ ১. মোট লোড=৪.৫ কিলোওয়াট=৪৫০০ওয়াট ২. ২০% অতিরিক্ত লোড=৪৫০০*(২০/১০০)=৯০০ওয়াট ৩. টোটাল লোড=৪৫০০+৯০০=৫৪০০ ওয়াট ৪. টোটাল কারেন্ট= ওয়াট /ভোল্টেজ= ৫৪০০/২২০=২৪.৫ অ্যাম্পিয়ার     এখন চার্টে খুজে বের করতে হবে  কোথাই ২৪.৫ মিলে যাই।  ২৪.৫ অ্যাম্পিয়ার খুব সহজে ২ আর এম তারের সাথে মিলেযাই কিন্তু অতিরিক্ত সেফটি হিসাব করলে আমরা ২.৫ আর এম তার কে পছন্দ করতে পারি । আর সব সময় হিসাবে যা আসবে তার চেয়ে এক ধাপ বেশী তার পছন্দ করতে হবে।   সকল ক্ষেত্রে এই একই হিসাব প্রযোজ্য। এখানে পাওয়ার ফ্যাক্টর কে উপেক্ষা করা হয়েছে।     সিধান্তঃ ক্যাবল ২ আর এম= ২৫ অ্যাম্পিয়ার ক্যাবল ২.৫ আর এম= ২৮ অ্যাম্পিয়ার   Example: For Electrical wiring installation in a building, Total load is 4.5kW . Supply voltages are 220V and Find the most suitable size of cable  con

What is ACTIVE  and PASSIVE components??????? Active Components:  The device which injects power or energy to the circuit is called the active components. Active components possible to controlled by electrically and capable to amplify the input signal. Such as, 1. Transistor 2. TRIAC 3. Integrated circuit 4. SMPS( Switched Mode Power Supply) 5. Battery etc Passive Components: The device which consume power or stored energy is called passive component. Passive component cannot controlled its operation by electrically and cannot amplify the signal. Such as, Resistor Capacitor Transducer Strain Gauge etc In a nutshell, we can find out easily the device is active or passive. Which way? It’s very simple, and that is finding the statistics of input and output status of the device. Conclusion: Active components- if the output power or energy is more than input Passive Components- If the output power or energy is less than input.     একটিভ কম্পোনেন্ট ও প্যাসিব
